1 概述
AWA6257D型振動監測儀是針對爆破施工振動研制的三軸向速度測振儀，該儀器可通過RS-232串口將測試數據實時傳輸到接收端，也可以通過網絡將測量數據傳輸至云服務器，實現爆破振動的網絡化、系統化監測，既適用于個別點位現場檢測，更適用于測點多、頻次高、周期長的爆破振動監測項目，以監控施工作業造成的爆炸振動，也可以用于各種環境條件下的三軸向振動監測。

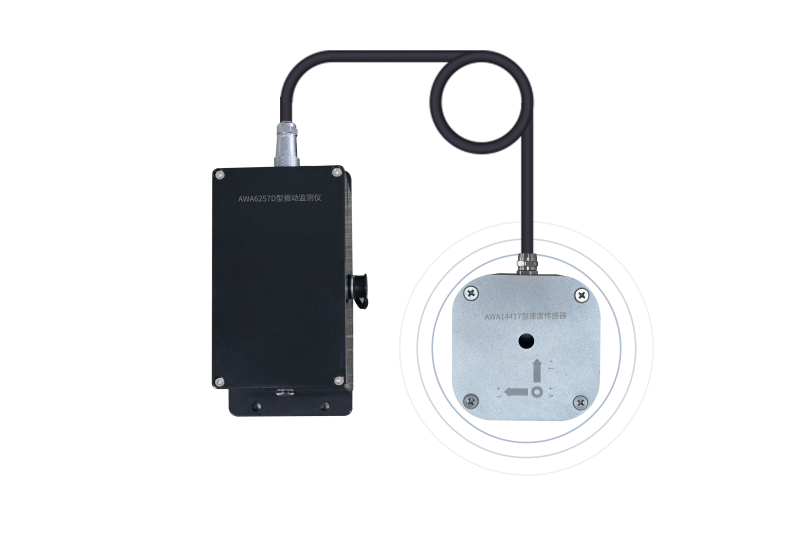

儀器由AWA14417型速度傳感器和采集主機組成。 AWA14417型速度傳感器，具有26 mV/mm?s-1的標稱靈敏度，頻率范圍：2 Hz～250 Hz。該傳感器的特點是靈敏度高，輸出阻抗低，安裝方便，可用于同時監測三軸向地傳振動。
監測儀采用數字信號處理技術，可以同時進行三軸向振動測量。滿足T/CSEB 0008—2019《爆破振動監測技術規范》的要求，用于爆破施工引起的爆炸振動的監測和評價。監測儀的輸出可以連接到電腦或手機/平板，直接顯示測量的爆破振動的速度和頻率；也可以連接到DTU將測量數據發送到云平臺，實現聯網監測。
該儀器已經被國內及新加坡客戶使用。
2 主要性能指標
1）通道數：3通道（X、Y、Z）
2）標配傳感器：AWA14417型速度傳感器，標稱靈敏度：26 mV/（mm?s-1）
3）頻率范圍：2 Hz～250 Hz
4）測量范圍（參考頻率40 Hz）：0.01 mm/s～220 mm/s
5）串口：波特率115200
6）供電電壓范圍：8 V～16 V
7）存儲：32 GB
8）防護等級：IP67
9）工作環境范圍：溫度-10℃～60℃，相對濕度0 %～100 %
3 使用方法
（1）現場監測

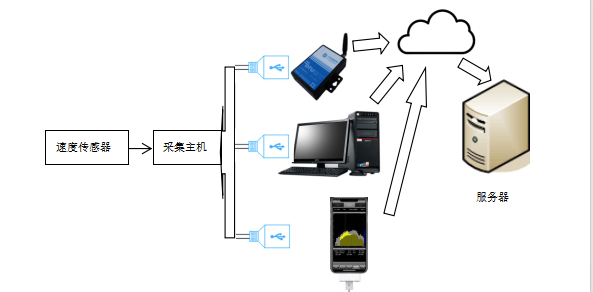

將傳感器置放于被測監測點，并用導線連接到采集主機，主機通過RS232轉USB導線連接到電腦或手機/平板，在電腦或手機/平板上顯示并儲存測量結果。必要時亦可將數據發送到網絡云端，實現聯網監測。
（2）遠程監測
將傳感器置放于被測監測點，并用導線連接到采集主機，主機通過RS232轉USB導線連接到4G DTU模塊，由DTU模塊傳送到網絡云端，實現聯網監測。
4 應用場景
1）礦山和工地爆炸振動監測
2）房屋拆除爆破振動監測
3）拆房振動監測
4）建筑施工場地開挖或打樁的振動監測
5）地鐵開挖振動監測
